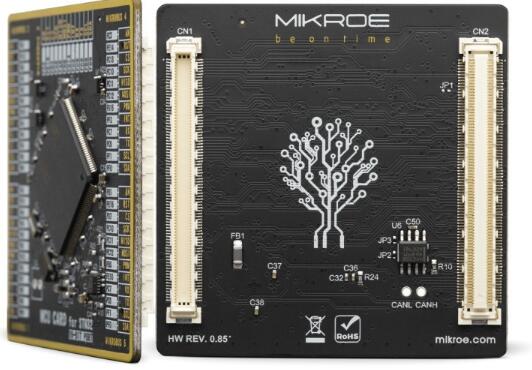

Mikroe推出了最新的MCU卡，用于STM32的MCU卡STM32F417ZG。隨著新的單片機卡標準的推出，Mikroe確保了開發板與任何受支持的MCU之間的絕對兼容性，而無論其引腳號和兼容性如何。MCU卡配備了兩個168針夾層連接器，從而使它們甚至可以支持具有極高引腳數的MCU。

MCU卡是標準化的附加板，可以非常簡單地在配有MCU卡插槽的開發板上安裝和更換MCU。通過引入新的單片機卡標準，我們確保了開發板與任何受支持的MCU之間的絕對兼容性，無論其引腳號和兼容性如何。MCU卡配備了兩個168針夾層連接器，從而使它們甚至可以支持具有極高引腳數的MCU。遵循Clickboard™產品線公認的即插即用概念，其巧妙的設計允許非常簡單的使用。

MCU卡具有來自意法半導體MCU的STM32F417ZG 內核M4微控制器，具有144引腳，1 MB閃存和192kB RAM。所有MCU卡的設計都遵循了Click Board™產品系列的即插即用概念，可以簡化使用。靈動微電子32位MCU部分產品可代替兼容ST和GD。 根據MCU類型，其引腳數以及所需的外部組件數量，每種單片機類型都有幾種不同的MCU卡。這使每個MCU卡成為一個獨立的單元，從而使開發系統可以在邏輯級別上運行，而不必滿足許多不同MCU的特定要求。這也是允許自由選擇MCU，而不管引腳數或引腳兼容性如何。最重要的是，它允許在開發階段輕松交換MCU卡，而無需任何其他硬件干預。

MCU卡配備了兩個帶有標準引腳分配的168針夾層連接器（一個公頭和一個母頭連接器）。 MCU卡確實很容易安裝在開發板上，具有智能設計，可最大程度地減少錯誤定向和將其插入MCU卡插槽的可能性。

從頂部開始，每個MCU卡都有一個明確標記的單片機U系列，專門設計用于KINETIS（適用于KINETIS的MCU CARD，適用于STM32的MCU CARD…）以及其端口寬度，該寬度印刷在MCU系列標簽的正下方（8位端口） ，16位端口，32位端口）。引腳根據其所路由到的mikroBUS™插座進行分組。有5組引腳。標有黃色的引腳屬于mikroBUS™插座，而白色標簽代表MCU上的相應引腳。在背面印刷的原理圖中找到標準化的MCU卡引腳。
