SPI接口全解析

2017-08-23 15:31:23

SPI(Serial Peripheral Interface,串行外設接口)是Motorola公司提出的一種同步串行數據傳輸標準,在很多器件中被廣泛應用。

1. 接口

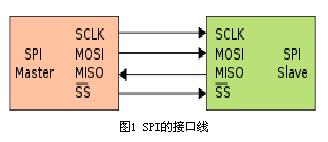

SPI接口經常被稱為4線串行總線,以主/從方式工作,數據傳輸過程由主機初始化。如圖1所示,其使用的4條信號線分別為:
1) SCLK:串行時鐘,用來同步數據傳輸,由主機輸出;
2) MOSI:主機輸出從機輸入數據線;
3) MISO:主機輸入從機輸出數據線;
4) SS:片選線,低電平有效,由主機輸出。

在SPI總線上,某一時刻可以出現多個從機,但只能存在一個主機,主機通過片選線來確定要通信的從機。這就要求從機的MISO口具有三態特性,使得該口線在器件未被選通時表現為高阻抗。



2. 數據傳輸

在一個SPI時鐘周期內,會完成如下操作:
1) 主機通過MOSI線發送1位數據,從機通過該線讀取這1位數據;
2) 從機通過MISO線發送1位數據,主機通過該線讀取這1位數據。

這是通過移位寄存器來實現的。如圖2所示,主機和從機各有一個移位寄存器,且二者連接成環。隨著時鐘脈沖,數據按照從高位到低位的方式依次移出主機寄存器和從機寄存器,并且依次移入從機寄存器和主機寄存器。當寄存器中的內容全部移出時,相當于完成了兩個寄存器內容的交換。



3. 時鐘極性和時鐘相位

在SPI操作中,最重要的兩項設置就是時鐘極性(CPOL或UCCKPL)和時鐘相位(CPHA或UCCKPH)。時鐘極性設置時鐘空閑時的電平,時鐘相位設置讀取數據和發送數據的時鐘沿。

主機和從機的發送數據是同時完成的,兩者的接收數據也是同時完成的。所以為了保證主從機正確通信,應使得它們的SPI具有相同的時鐘極性和時鐘相位。

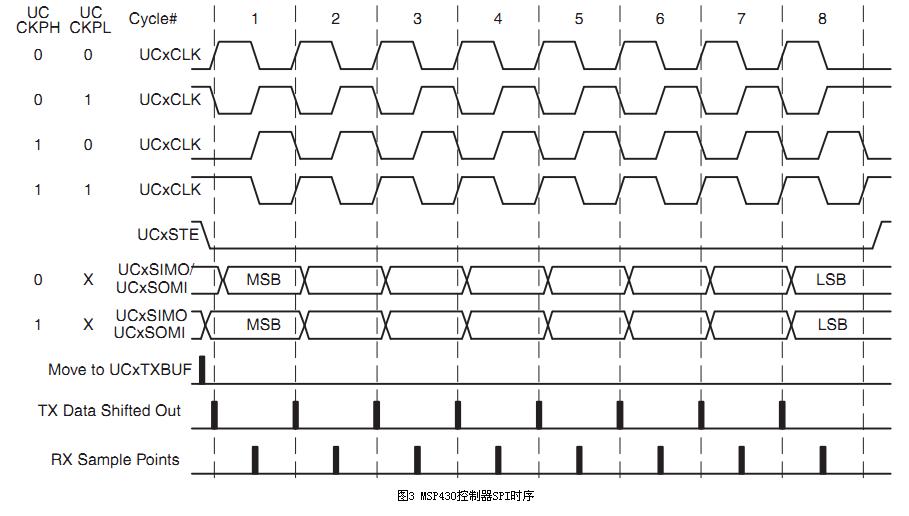

舉例來說,分別選取MSP430控制器和OLED驅動SH1101A為主從機,圖3和圖4為它們的SPI時序。由圖4可知,SH1101A的SPI時鐘空閑時為高電平,并且在后時鐘沿接收數據,則MSP430控制器SPI的設置應與此保持一致。從圖3中可以看出,要使得時鐘在空閑時為高電平,應將UCCKPL置1;要使得在后時鐘沿接收數據,應將UCCKPH清零。




4. 優缺點

SPI接口具有如下優點:
1) 支持全雙工操作;
2) 操作簡單;
3) 數據傳輸速率較高。

同時,它也具有如下缺點:
1) 需要占用主機較多的口線(每個從機都需要一根片選線);
2) 只支持單個主機。
