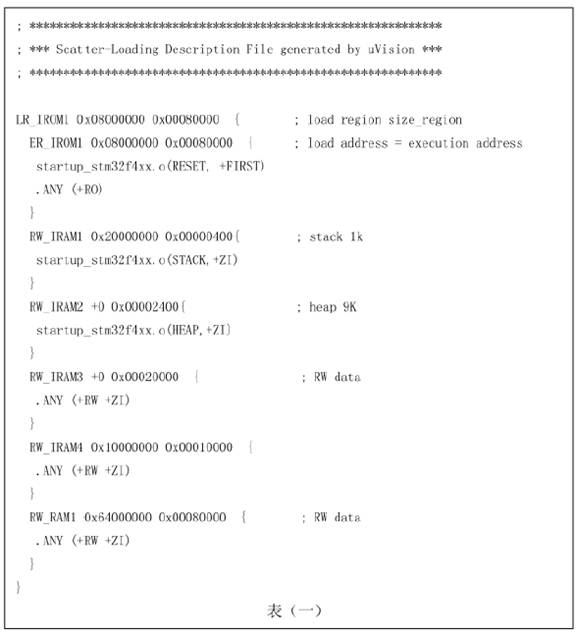

該問題由某客戶提出，發生在 STM32F407IGT6 器件上。據其工程師講述：為了滿足軟件對大容量內存的需求，將軟件中的部分變量從內部 SRAM 轉移到片外的 SRAM當中。而這一改變，導致該軟件不能運行，每次復位后，隨即發生死機。在此之前，對 FSMC 的初化代碼，以及片外SRAM 的讀寫均做過測試，并確認是沒有問題的。其內存分配如下表（一）所示。

調研：

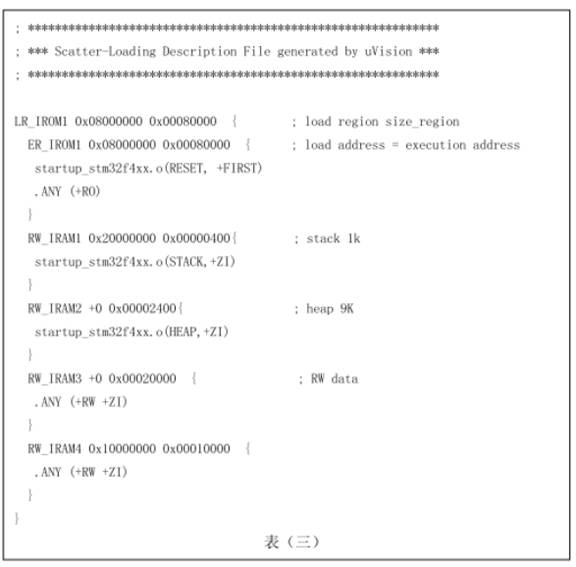

使用 Keil MDK 創建工程，測試其所用的FSMC 初始化代碼，結果表明該段代碼正確無誤。修改內存分配，刪除其中對外部 SRAM 的分配，如下表（三）所示。重新對其軟件編譯運行。結果表明，在這種內存分配方式下，其軟件可以正常運行。修改其軟件代碼，在初始化FSMC 之后加入對外部 SRAM 的讀寫測試，重新編譯運行。測試結果表明，此時對外部SRAM 的讀寫也是正確的。查找其軟件對 FSMC 初始化函數調用的位置，發現該函數是在該軟件的main()函數中調用的。修改代碼，將該函數的調用位置移至 SystemInit()中，并且恢復原來的內存分配，如上表（一）。重新編譯并運行，此時該軟件正確運行。


結論：

軟件中對 FSMC 做初始化的位置不對，導致程序在訪問外部SRAM時 FSMC 還未被初始化，從而造成總線訪問出錯，從而產生 HardFault 中斷，最終程序停留在 HardFault中斷服務程序中，使得程序對外表現出“死機”的現象。

處理：

一般來說， main()函數是 C 語言的入口，C 語言代碼從這里開始執行。然而，具體結合到STM32的應用工程，這并不是工程運行的起點。往往在main()函數執行之前，還有一段啟動初始化代碼，為硬件做最基本的時鐘和中斷矢量配置等；為 C 語言代碼的執行創建一個運行環境。這里主要涉及兩個函數，即SystemInit()和__main()。其中__main()是編譯系統提供的一個函數，負責完成C庫函數和應用程序執行環境的初始化，之后跳轉到用戶main()。在__main()做 C 環境初始化的時候，會訪問相關的存貯器。如果此時，相應的存貯器不可用，就會出現錯誤。在STM32啟動的文件里，SystemInit()函數先于__main()的執行。所以，如果在SystemInit()函數里先對 FSMC 的做好初始化就可以避免后面__main()運行時訪問相關內存出現異常的問題。

修改代碼，將對 FMSC 初始化函數的調用放在SystemInit()函數中，以保證在 C 環境初始化之前完成對FMSC 的初始化。
